Методика дублирования абатментов разработана центром планирования имплантации «Shendall Tec» (Израиль) и получила одобрение ведущих специалистов-имплантологов. Для применения методики создана система дублирования абатментов «Аналоид».

 Система «Аналоид» включает:

  1. Ультрасовременные аналоги “LA” для популярных имплантологических систем.
  2. Специальное приспособление для дублирования “Dupbox”.
  3. Материал для дублирования “Emprossil”.
  4. Материал для дубликата “Compoloyd”
  5. Вспомогательный набор винтов.
  6. Комплект ретенционных резиновых колец.
  7. Комплект ретенционных найлоновых колпачков.
  8. Ключ для введения и выведения аналога “LA”.
  9. Ключ для винтовой фиксации.



Стандартный винт, которым абатмент крепиться к аналогу “LA” меняется на винт с удлинённым телом.
Пространство между шольдеровым уступом абатмента и наружным краем платформы аналога заполняется воском.



Удлиненное тело винта, является по сути литником, по руслу которого будет наполняться материал для дубликата.

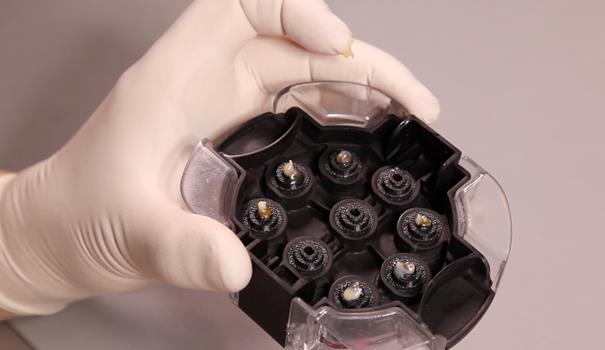

Аналог LA с присоединённым к нему готовым абатментом или несколько аналогов с абатментами, предполагаемые дублироваться, устанавливаются в специальные гнёзда нижней части коробки для дублирования (при этом в гнезде находиться сам аналог, а абатмент, прикреплённый к нему, возвышается над гнездом коробки).

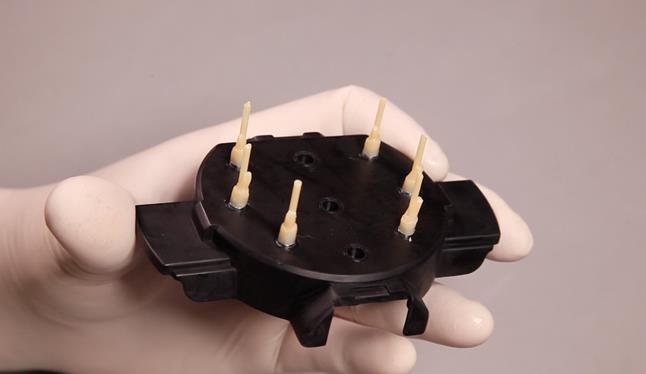

В основание коробки имеются отверстия, за которые выходят сферические выступы на апексах аналогов.

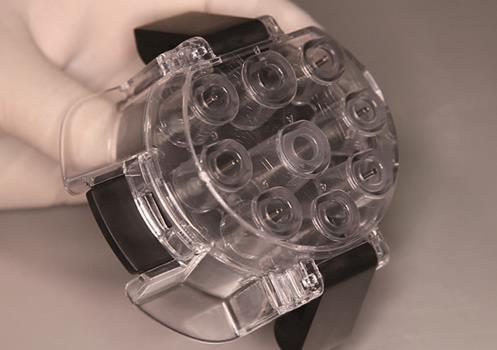

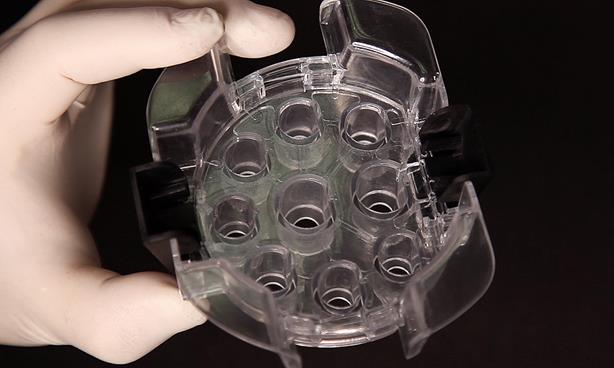

В верхней части коробки имеются «терминалы» для каждого дублируемового абатмента. Терминалы имеют выходные отверстия.

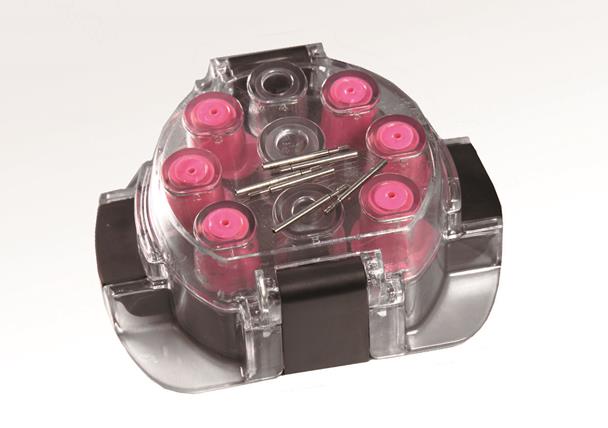

Когда верхняя часть коробки установлена на нижней, удлинённые  винты, которыми абатменты прикреплены к аналогам, выходят через отверстия.

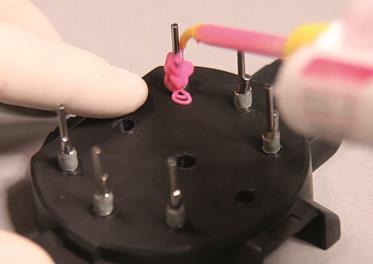

Небольшое количество материала для дублирования наносится на абатменты для предотвращения образования воздушных раковин.

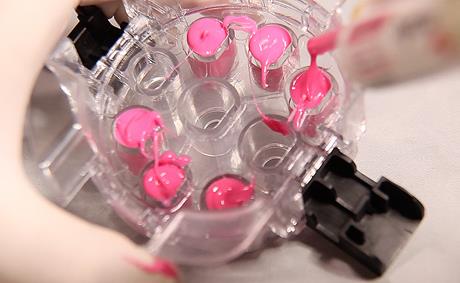

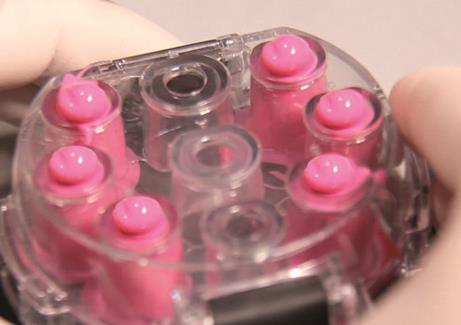

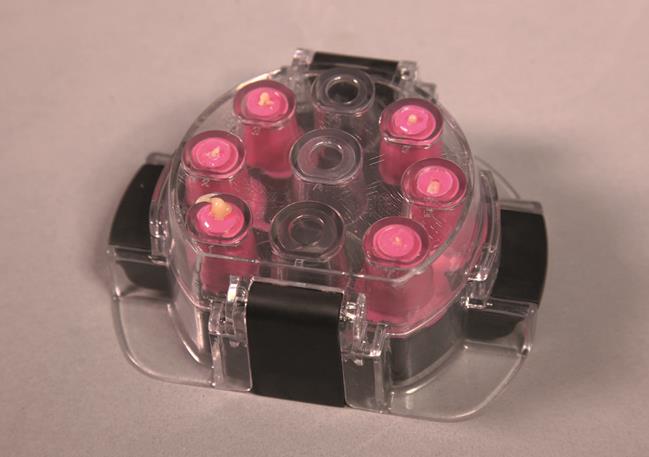

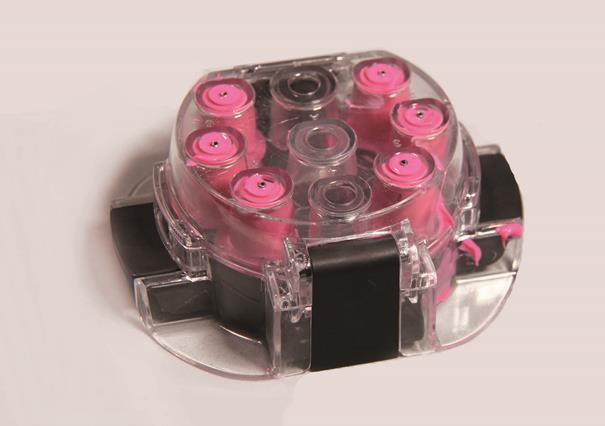

Материала для дублирования нагнетается внутрь терминалов и затем верхняя часть коробки устанавливается на нижнюю.

После застывания силиконового материала  винты выкручиваются,

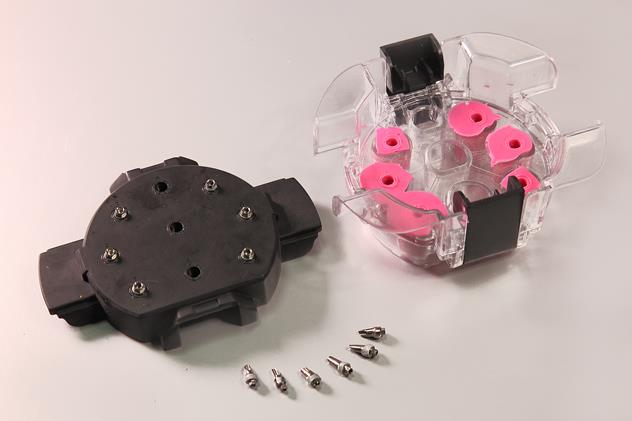

Верхняя часть коробки снимается вместе с созданными силиконовыми «рубашками» (при этом аналоги остаются в гнёздах нижней части коробки), абатменты извлекаются.



Затем верхняя часть коробки устанавливается на нижнюю.

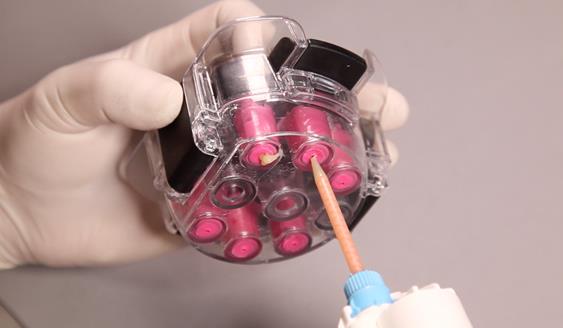

Через литниковые каналы, образовавшиеся в силиконовых «рубашках» в местах бывшего расположения крепёжных винтов, нагнетается самоотверждающийся композитный материал до тех пор,

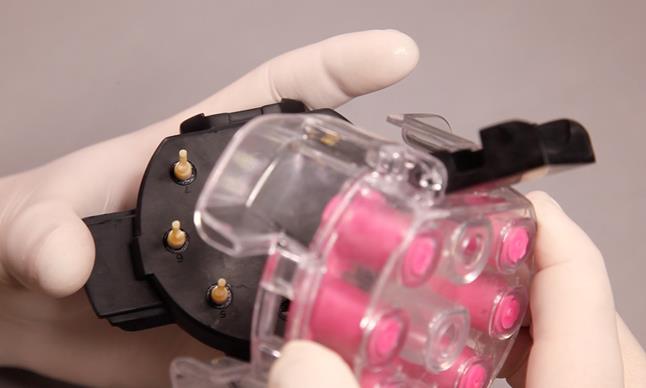

пока он начнёт выходить через выходные отверстия в сфереческих выступах аналогов со стороны основания коробки.

После отверждения композитного материала

крышка коробки снимается,

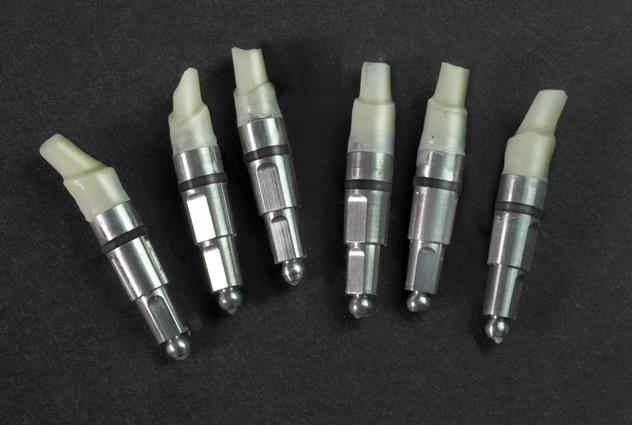

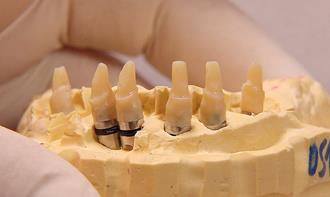

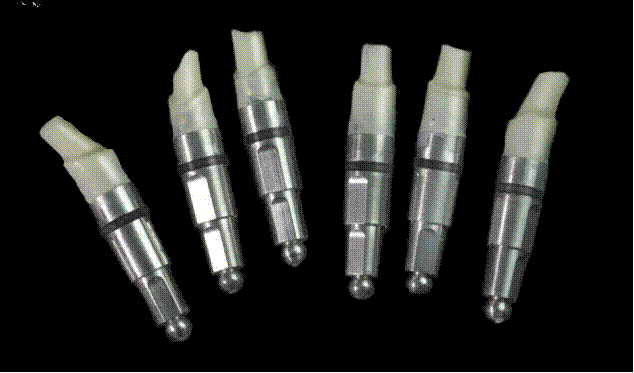

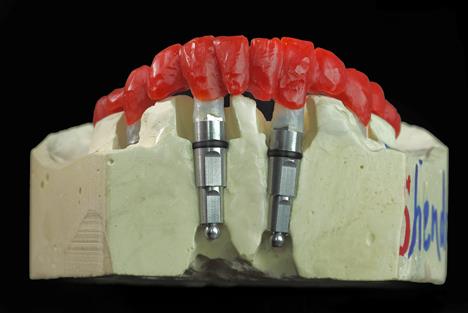

из гнёзд нижней части коробки извлекаются аналоги с дубликатами абатментов, литники обрезаются и аналоги с дубликатами устанавливаются на модель.

Продолжительный опыт применения методики дублирования с ипользованием аналогов "LA" позволяют говорить о высокой степени точности соответствия дубликата оригиналу.

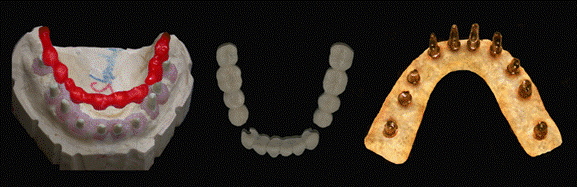

Таким образом, из лаборатории в клинику отправляется модель с дубликатами, на которых установлена композиция основы каркаса будущей протезной конструкции, а также временный мостовидный протез и индивидуально изготовленные абатменты (для удобства  абатменты установлены на специальной матрице).

После установки абатментов в полости рта и успешной примерке на них основы каркаса, абатменты можно закрепить постоянно при помощи динамометрического ключа, установить на них временный мостовидный протез и передать модель с дубликатами и основой каркаса в лабораторию для продолжения работы.



Все последующие примерки в полости рта (сколько бы их ни было) не будут сопровождаться извлечением абатментов из полости рта.
И так,  применение методики дублирования абатментов с использованием аналога «LA»  полезны для пациента, врача-стоматолога и зубного техника
