Аналог "LA"

Aналог «LA» создан специально для методики дублирования, разработанной центром Shendall Tec.

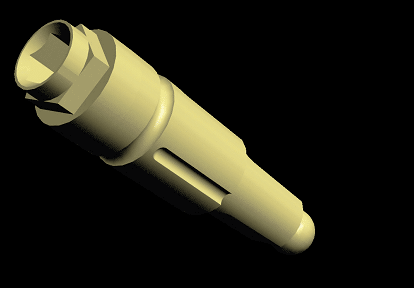

Aналог «LA» имеет совершенно необычную концепцию использования и в связи с этим неиспользованную ранее концепцию формы аналогов дентальных имплантатов.

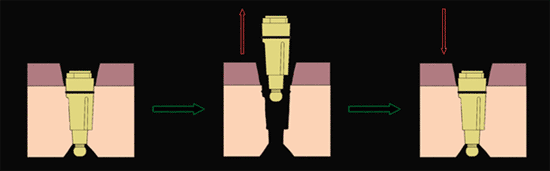

Aналог «LA» лёгко извлекается из модели без нарушения целостности модели и так же лёгко возвращается на своё место.

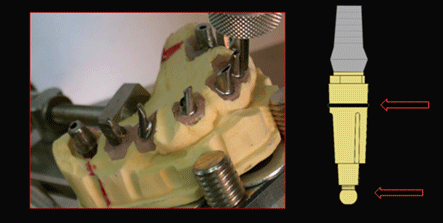

Высокая точность позиционирования аналога «LA» в теле физической модели, а также его стабильная устойчивость во время процесса фрезеровки закреплённого на нём абатмента на модели во фрезеровочном станке обеспечиваются благодаря специальным стабилизирующим элементам.

Ретенционное резиновое кольцо (1-ый стабилизирующий элемент) фиксируется в специально созданном для него в теле аналога углублении и при получении гипсовой модели по оттиску резиновое кольцо формирует в гипсе углубление. Кольцо на аналоге и углубление в гипсе для него являются составляющими первого элемента, обеспечивающую стабильную фиксацию аналога при его введении в ложе физической модели.

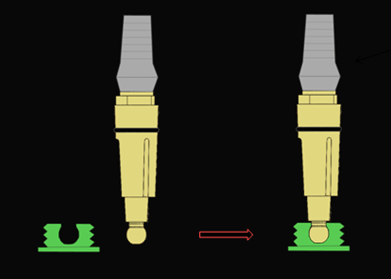

Сферический выступ на апексе аналога (2-ой стабилизирующий элемент) является частью шарикого замкового соединения. Он защелкивается в соответствующий капроновый колпачок, удерживающийся в теле модели после её отливки. Таким образом обеспечивается стабильная устойчивость аналога во время фрезеровки закреплённого на нём абатмента .

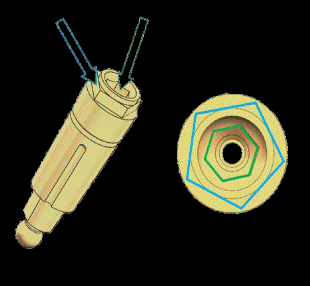

Aналог «LA» имеет наружную круглую платформу, окаймленную пятигранником. Наличие наружного пятигранника в сочетании с традиционным внутренним шестигранником обеспечивают стабильную устойчивость будущего дубликата абатмента на аналоге, а также однозначно чёткую посадку дубликата на аналог в случае случайного их разъединения (например, при падении).

Внутри аналога «LA» обычное входное отверстие для крепёжного винта имеет продолжение вдоль всего тела аналога и заканчивается выходным отверстием в основании сферического выступа на апексе аналога.



Оно необходимо для повышения качества процесса получения дубликата, а именно, для выхода воздуха при нагнетании материала дубликата во избежание появления воздушных раковин.



Дополнительные конструктивные особенности аналога «LA»:

  1. Длина аналога 19 мм.
  2. Форма наружной поверхности аналога слабо коническая (1,5°)
  3. В нижней части аналога имеется стопорная площадка.
  4. Вертикально вдоль длины тела располагаются: с одной стороны – антиратационная плоскость, с другой стороны – два антиратационных желоба, служащие направляющими при вводе аналога в ложе физической модели.

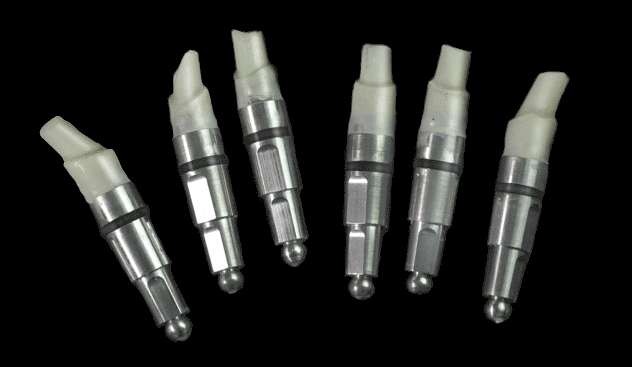

Конструктивные особенности аналога «LA» и возможность извлечения аналога из модели с присоединённым к нему готовым (отфрезерованным и шлифованным) абатментом предопределяют возможность простого, недорогого и очень точного изготовления дубликата абатмента, зафиксированного на аналоге «LA» (в соответствии с методикой дублирования, разработанной Shendall Tec ).

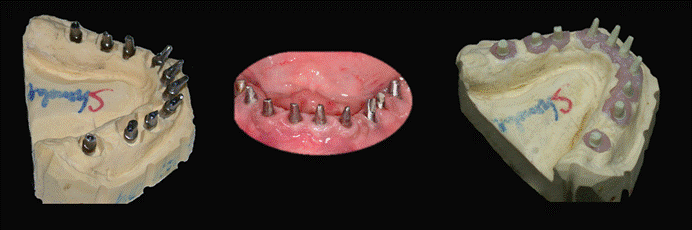

Это в свою очередь позволяет установить абатменты в полости рта окончательно (без необходимости последующих их извлечений) и использовать для продолжения работы по созданию протезной конструкции уже не абатменты, а их дубликаты.

Использование аналога «LA» с применением методики дублирования абатментов упращает работу стоматолога и зубного техника и, что ещё более важно, освобождает пациента от многократных вредных процедур.
